380V Rack Mount Active Harmonic Filter
Þarftu afkastamikla 380V rekki festingu Active Harmonic Filter? Geya veitir snjallar, áreiðanlegar lausnir sem eru sniðnar að þínum þörfum. Með umfangsmiklum stillingum, gæðatryggingu og skjótum afhendingu sjáum við til margvíslegra krafna viðskiptavina. Hafðu samband við okkur núna til að fá heildsöluverð og sólarhringsþjónustu!
380V Rack Mount Active Harmonic Filter (AHF) veitir háþróaða harmonic Mótun fyrir þriggja fasa fjögurra víra (3p4W) og þriggja fasa þriggja víra (3P3W) Kraftkerfi. Notkun DSP+CPLD stafrænnar stjórnunar og þriggja stigs Topology, þessi rekki-fest eining skilar nákvæmum harmonískum straumi Bætur allt að 50. harmonic. Modular hönnunin styður samsíða Tenging fyrir aukna getu og einfaldað viðhald. Margfeldi Líkön eru fáanleg með núverandi einkunnir frá 25a til 150a og taka á a Fjölbreytt kröfur um raforkukerfi. Þvingaður loftkæling tryggir áreiðanlegt aðgerð jafnvel við krefjandi aðstæður. Þetta 380v rekki fest Harmonic Filter býður upp á öfluga og aðlögunarhæf lausn fyrir harmonic röskun.
Líkanalýsing:
| Gy | Ahf | 0.4 | 50a | / | 4L | R |
| Enterprise kóða | Virk harmonísk sía | Spennustig 0,4: 380V ± 20% |
Metið afkastageta （Kvar） 25/50/75/100/150A | 3L: Þriggja fasa þriggja vír 4L: Þriggja fasa fjögurra víra |
R: Rack Mount |
Eiginleikar:
● Notaðu DSP+CPLD allan stafræna stjórnkjarna, þriggja stigs topology tækni,
háþróaður harmonísk uppgötvunaralgrími og PWM stjórnunarstefna til að ná
Nákvæmar bætur á harmonískum straumi.
● Notaðu mát hönnun, sem auðveldar samhliða tengingu margra
Einingar, tekur lítið pláss og auðvelt er að viðhalda þeim.
● Skipulagshönnun sjálfstæðra loftleiða og sjálfstæðra vöruhúsanna
tryggir stöðugan rekstur búnaðarins.
● Það getur síað samhljóða í fjölmörgum samhljómum, frá 2 til 50
Harmonics, og leysa vandamálið þriggja fasa ójafnvægi á sama tíma.
● Harmonic síunarhlutfall er hátt. Ef afkastagetan leyfir, harmonikkan
Núverandi síunarhlutfall getur verið allt að 95%. Stilltu 100% núverandi takmarkanir
framleiðsla til að tryggja stöðugan rekstur búnaðarins til langs tíma.
Forrit:
380V rekki Mount Active Harmonic síur eru sendar yfir ýmsar Atvinnugreinar til að tryggja orku gæði og stöðugleika kerfisins:
● Gagnamiðstöðvar:Vernda verkefni-gagnrýnna netþjóna og
Netbúnað frá harmonískum málum.
● Iðnaðarumhverfi:Efla frammistöðu og
Áreiðanleiki breytilegra tíðni drifs (VFDs) og annarra ólínulegra
mikið.
● Framleiðsluplöntur:Bæta aflþátt og draga úr
orkunotkun.
● Olía og gas:Viðhalda stöðugum krafti fyrir viðkvæma
ferli stjórnkerfi.
380V Rack Mount Active Harmonic Filters skila öflugri harmonískri mótvægisaðgerð og áreiðanleg aflgæði fyrir krefjandi forrit.
Tæknilegar breytur:
| 220V Series | 380V Series | 500V Series | 690V Series | ||
| Hæð | <2000m, yfir 2000m, afleidd samkvæmt GB/T3859.2 | ||||
| Umhverfishitastig | -20 ～+50 ℃ | ||||
| Hlutfallslegur rakastig | ≤90%, engin þétting á yfirborðinu þegar mánaðarlega Lágmarkshiti er 25 ℃ | ||||
| Mengunarstig | Stig III hér að neðan | ||||
| Rekstrarspenna | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Vinnutíðni | 50Hz ± 5% | ||||
| Bætur núverandi | 25a | 25/50/75/100/150A | 100a | 100a | |
| Uppbygging rist | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Fjöldi eininga tengdur samhliða |
Ulimited | ||||
| Heildar skilvirkni vélarinnar | ≥97% | ||||
| Uppbygging rist | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| Bætur svið | 2 ～ 50 Times, stak bótarhlutfall er stillanlegt | ||||
| Val á aðgerðum | Viðbragðsafl | Viðbragðsafl, viðbragðsafl + ósamhverfa | |||
| Viðbragðsafl bótarhlutfall |
≥95% | > 92% | |||
| Hlutlaus síun getu |
Hlutlaus lína síunargeta er 3 sinnum meiri en áfangi Síunargeta | ||||
| Fullur viðbragðstími | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Hávaði | ≤60db | ≤60db | ≤65db | ≤65db | |
| Stjórnunaraðferð | 2-leið RS485 viðmót (styður GPRS/WiFi) | ||||
| Vernd | Ofhleðsla, yfirstraumur hugbúnaðar/vélbúnaðar og undirspennu, aflleysi, framkallað, tíðni Óeðlileg vernd, osfrv. | Ofhleðsla, yfirstraumur hugbúnaðar/vélbúnaðar og undirspennu, ójafnvægi í ristaspennu, afl bilun, OverMPerature, tíðni óeðlilegt, skammhlaup Vernd osfrv. | |||
| Uppsetningaraðferð | Rekki/veggfest | Rekki | |||
| Komandi lína | Aftur komandi （Rack Typ | Aftur komandi lína | |||
| Verndarstig | IP20 | ||||

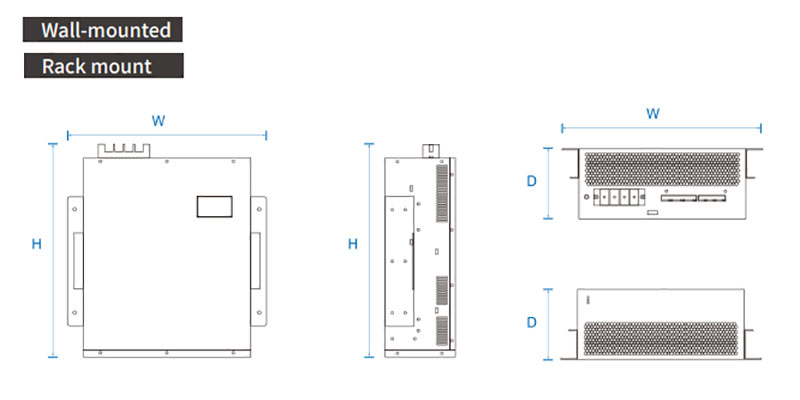

Líkan og forskrift:
| Módel | ||||
|---|---|---|---|---|
| Líkananúmer | Metinn straumur (a) | Kerfisspenna (v) | Mál (d*w*h) | Kælingaraðferð |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160mm | Þvinguð loftkæling |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190mm | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275mm | |
