690V Rack Mount Active Harmonic Filter
Ertu að leita að 690V rekki Mount Active Harmonic Filter? Geya býður upp á hágæða lausnir með mikla afköst og áreiðanleika. Fáðu yfirgripsmikla tilvitnun sem er sniðin að þínum þörfum og bættu skilvirkni kerfisins. Hafðu samband við okkur núna til að fá bestu verðlagningu og framúrskarandi stuðning eftir sölu. Vertu hratt til að auka framleiðni þína í dag!

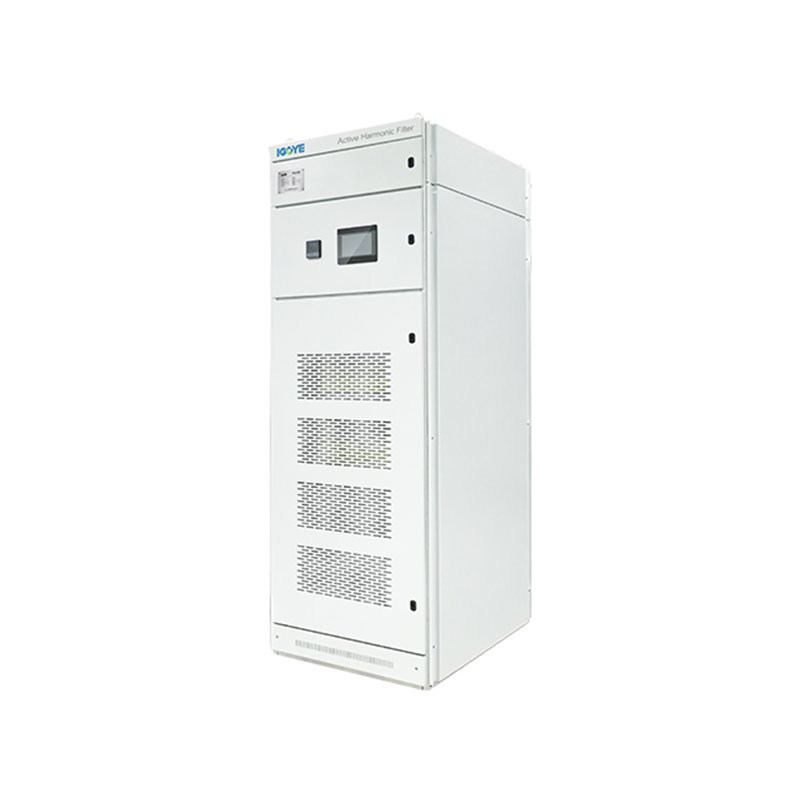

690V Rack Mount Active Harmonic Filter (AHF) veitir háþróaða harmonísk mótvægi fyrir háspennu (690V ± 20%) þriggja fasa raforkukerfi. Þessi eining með rekki notar DSP+CPLD stafræna stjórnkjarna og þriggja stigs grannfræði fyrir nákvæmar samhljómbætur allt að 50. harmonísku. Með 100A metnu straumgetu tekur það á áhrifaríkan hátt á harmonísk röskun og þriggja fasa ójafnvægi. Modular hönnunin styður samsíða tengingu fyrir aukna getu og einfaldað viðhald. Þvingaður loftkæling tryggir áreiðanlega notkun. 690V Rack Mount Active Harmonic Filter skilar öflugri stjórnunarstýringu fyrir krefjandi iðnaðarumhverfi.
Líkanalýsing:
| Gy | Ahf | 0.69 | 100a | / | 4L | R |
| Enterprise kóða | Virk harmonísk sía | Spennustig 0,69: 690V ± 20% |
Metið afkastageta （Kvar） 100A | 3L: Þriggja fasa þriggja vír 4L: Þriggja fasa fjögurra víra |
R: Rack Mount |
Eiginleikar:
● Notaðu DSP+CPLD allan stafrænan stjórnkjarna, þriggja stigs topology tækni, háþróaða harmonísk uppgötvun reiknirit og PWM stjórnunarstefnu til að ná nákvæmum bótum á harmonískum straumi.
● Taktu upp mát hönnun, sem auðveldar samhliða tengingu margra eininga, tekur lítið pláss og auðvelt er að viðhalda því.
● Skipulagshönnun óháðra loftleiða og sjálfstæðra vöruhúss tryggir stöðugan rekstur búnaðarins.
● Það getur síað samhljóða í fjölmörgum samhljómum, frá 2 til 50 samhljómum, og leyst vandamálið þriggja fasa ójafnvægi á sama tíma.
● Harmonic síunarhlutfall er hátt. Ef afkastagetan leyfir getur harmonísk núverandi síunarhlutfall verið allt að 95%. Stilltu 100% núverandi takmarkandi framleiðsla til að tryggja stöðugan rekstur búnaðarins til langs tíma.
Forrit:
690V Rack Mount Active Harmonic síur skipta sköpum fyrir að viðhalda aflgæðum og afköstum búnaðar í háspennukerfi:
● Stór iðnaðarforrit:Mótun samhljóða framleidd með stórum breytilegum tíðni drifum (VFD), afriðarar og öðru ólínulegu álagi í háspennukerfum.
● Námuvinnsla og olía og gas:Tryggja áreiðanlegan rekstur mikilvægra búnaðar í hörðu umhverfi með háspennudreifingu.
● Sameining endurnýjanlegrar orku:Stöðugleiki frá háspennu endurnýjanlegra orkugjafa sem tengjast ristinni.
● Gagnamiðstöðvar og mikilvægir innviðir:Vernda viðkvæman búnað og viðhalda aflgæðum í háspennuumhverfi.
690V Rack Mount Active Harmonic síur bjóða upp á árangursríka harmonísk mótvægi til að auka aflgæði í háspennuforritum.
Tæknilegar breytur:
| 220V Series | 380V Series | 500V Series | 690V Series | ||
| Hæð | <2000m, yfir 2000m, afleidd samkvæmt GB/T3859.2 | ||||
| Umhverfishitastig | -20 ～+50 ℃ | ||||
| Hlutfallslegur rakastig | ≤90%, engin þétting á yfirborðinu þegar mánaðarlega lágmarkshiti er 25 ℃ | ||||
| Mengunarstig | Stig III hér að neðan | ||||
| Rekstrarspenna | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Vinnutíðni | 50Hz ± 5% | ||||
| Bætur núverandi | 25a | 25/50/75/100/150A | 100a | 100a | |
| Uppbygging rist | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Fjöldi eininga tengdur samhliða |
Ulimited | ||||
| Heildar skilvirkni vélarinnar | ≥97% | ||||
| Uppbygging rist | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| Bætur svið | 2 ～ 50 Times, stak bótarhlutfall er stillanlegt | ||||
| Val á aðgerðum | Viðbragðsafl | Viðbragðsafl, viðbragðsafl + ósamhverfa | |||
| Viðbragðsafl bótarhlutfall |
≥95% | > 92% | |||
| Hlutlaus síun getu |
Hlutlaus línusíunargeta er þrisvar sinnum hærri en fasa síunargeta | ||||
| Fullur viðbragðstími | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Hávaði | ≤60db | ≤60db | ≤65db | ≤65db | |
| Stjórnunaraðferð | 2-leið RS485 viðmót (styður GPRS/WiFi) | ||||
| Vernd | Ofhleðsla, yfirstraumur hugbúnaðar/vélbúnaðar, yfirspennu og vanvirkni, aflleysi, framúrskarandi, tíðni óeðlilegrar verndar osfrv. | Ofhleðsla, hugbúnaður/vélbúnaður yfirstraumur, rist yfirspennu og undirspennu, ójafnvægi í ristaspennu, orkubilun, framkallað, tíðni óeðlilegs, skammhlaupsvörn osfrv. | |||
| Uppsetningaraðferð | Rekki/veggfest | Rekki | |||
| Komandi lína | Aftur komandi （Rack Typ | Aftur komandi lína | |||
| Verndarstig | IP20 | ||||
Líkan og forskrift:
| Líkananúmer | Metinn straumur (a) | Kerfisspenna (v) | Mál (d*w*h) | Kælingaraðferð |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160mm | Þvinguð loftkæling |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190mm | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275mm |
