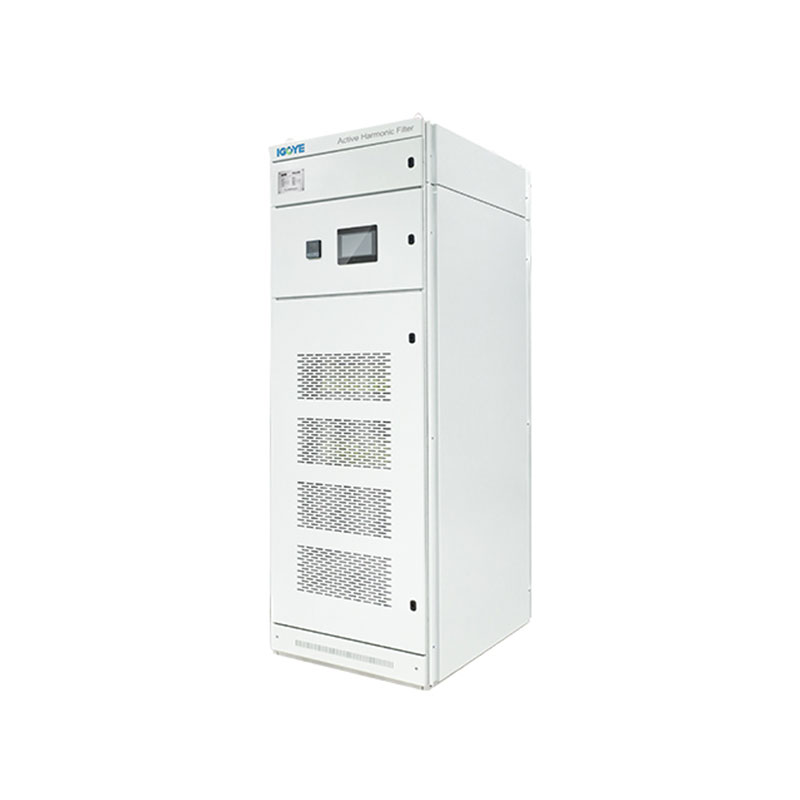

500V Rack Mount Active Harmonic Filter
Ertu að leita að áreiðanlegri 500V rekki Mount Active Harmonic Filter? Geya býður upp á hágæða lausnir á heildsöluverði, sem ætlað er að mæta kröfum hraðskreyttra atvinnugreina. Síur okkar tryggja hámarksárangur og skilvirkni. Hafðu samband við okkur núna til að fá frekari upplýsingar og til að fá besta samninginn beint frá verksmiðjunni okkar!
500V Rack Mount Active Harmonic Filter (AHF) býður upp á öfluga lausn fyrir samhljóða mótvægisaðgerðir í 500V (± 20%) þriggja fasa fjögurra víra (3p4W) og þriggja fasa þriggja víra (3P3W) raforkukerfa. Þessi eining með rekki notar háþróaða DSP+CPLD stafræn stjórnun og þriggja stigs grannfræði til að ná nákvæmum harmonískum núverandi bótum upp í 50. harmoníu. Modular hönnun þess auðveldar sveigjanleika með samhliða tengingu, sem gerir kleift að fá meiri afkastagetu en einfalda viðhald. 100A metið núverandi líkan fjallar á áhrifaríkan hátt samhljóða röskun í háspennuforritum. Þvinguð loftkæling tryggir áreiðanlega langtíma notkun. 500V Rack Mount Active Harmonic Filter veitir framúrskarandi valdastjórnun fyrir kraft fyrir krefjandi iðnaðarumhverfi.
Líkanalýsing:
| Gy | Ahf | 0.5 | 100a | / | 4L | R |
| Enterprise kóða | Virk harmonísk sía | Spennustig 0,5: 500V ± 20% |
Metið afkastageta （Kvar） 100A | 3L: Þriggja fasa þriggja vír 4L: Þriggja fasa fjögurra víra |
R: Rack Mount |
Eiginleikar:
● Notaðu DSP+CPLD allan stafrænan stjórnkjarna, þriggja stigs topology tækni, háþróaða harmonísk uppgötvun reiknirit og PWM stjórnunarstefnu til að ná nákvæmum bótum á harmonískum straumi.
● Taktu upp mát hönnun, sem auðveldar samhliða tengingu margra eininga, tekur lítið pláss og auðvelt er að viðhalda því.
● Skipulagshönnun óháðra loftleiða og sjálfstæðra vöruhúss tryggir stöðugan rekstur búnaðarins.
● Það getur síað samhljóða í fjölmörgum samhljómum, frá 2 til 50 samhljómum, og leyst vandamálið þriggja fasa ójafnvægi á sama tíma.
● Harmonic síunarhlutfall er hátt. Ef afkastagetan leyfir getur harmonísk núverandi síunarhlutfall verið allt að 95%. Stilltu 100% núverandi takmarkandi framleiðsla til að tryggja stöðugan rekstur búnaðarins til langs tíma.
Forrit:
500V rekki Mount Active Harmonic síur eru nauðsynlegar til að viðhalda gæði afl og áreiðanleika búnaðar í ýmsum háspennuforritum:
● Þægaiðnaður:Mótun samhljóða sem myndast af stórum mótorum, VFDs og öðru ólínulegu álagi í krefjandi iðnaðarumhverfi.
● Endurnýjanleg orkukerfi:Stöðugleiki aflafköst frá sólar- og vindbúum sem tengjast háspennu ristum.
● Olía og gas:Tryggja áreiðanlega notkun mikilvægra búnaðar í háspennudreifikerfi.
● Námuvinnslu:Vernda viðkvæman rafeindabúnað og viðhalda aflgæðum í hörðu umhverfi.
500V rekki Mount Active Harmonic síur veita háþróaða harmonic mótvægisaðgerð fyrir háspennukerfi, sem tryggir stöðugleika og áreiðanleika.
Tæknilegar breytur:
| 220V Series | 380V Series | 500V Series | 690V Series | ||
| Hæð | <2000m, yfir 2000m, afleidd samkvæmt GB/T3859.2 | ||||
| Umhverfishitastig | -20 ～+50 ℃ | ||||
| Hlutfallslegur rakastig | ≤90%, engin þétting á yfirborðinu þegar mánaðarlega lágmarkshiti er 25 ℃ | ||||
| Mengunarstig | Stig III hér að neðan | ||||
| Rekstrarspenna | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Vinnutíðni | 50Hz ± 5% | ||||
| Bætur núverandi | 25a | 25/50/75/100/150A | 100a | 100a | |
| Uppbygging rist | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Fjöldi eininga tengdur samhliða |
Ulimited | ||||
| Heildar skilvirkni vélarinnar | ≥97% | ||||
| Uppbygging rist | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| Bætur svið | 2 ～ 50 Times, stak bótarhlutfall er stillanlegt | ||||
| Val á aðgerðum | Viðbragðsafl | Viðbragðsafl, viðbragðsafl + ósamhverfa | |||
| Viðbragðsafl bótarhlutfall |
≥95% | > 92% | |||
| Hlutlaus síun getu |
Hlutlaus línusíunargeta er þrisvar sinnum hærri en fasa síunargeta | ||||
| Fullur viðbragðstími | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Hávaði | ≤60db | ≤60db | ≤65db | ≤65db | |
| Stjórnunaraðferð | 2-leið RS485 viðmót (styður GPRS/WiFi) | ||||
| Vernd | Ofhleðsla, yfirstraumur hugbúnaðar/vélbúnaðar, yfirspennu og vanvirkni, aflleysi, framúrskarandi, tíðni óeðlilegrar verndar osfrv. | Ofhleðsla, hugbúnaður/vélbúnaður yfirstraumur, rist yfirspennu og undirspennu, ójafnvægi í ristaspennu, orkubilun, framkallað, tíðni óeðlilegs, skammhlaupsvörn osfrv. | |||
| Uppsetningaraðferð | Rekki/veggfest | Rekki | |||
| Komandi lína | Aftur komandi （Rack Typ | Aftur komandi lína | |||
| Verndarstig | IP20 | ||||
Líkan og forskrift:
| Módel | ||||
|---|---|---|---|---|
| Líkananúmer | Metinn straumur (a) | Kerfisspenna (v) | Mál (d*w*h) | Kælingaraðferð |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160mm | Þvinguð loftkæling |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190mm | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275mm | |
