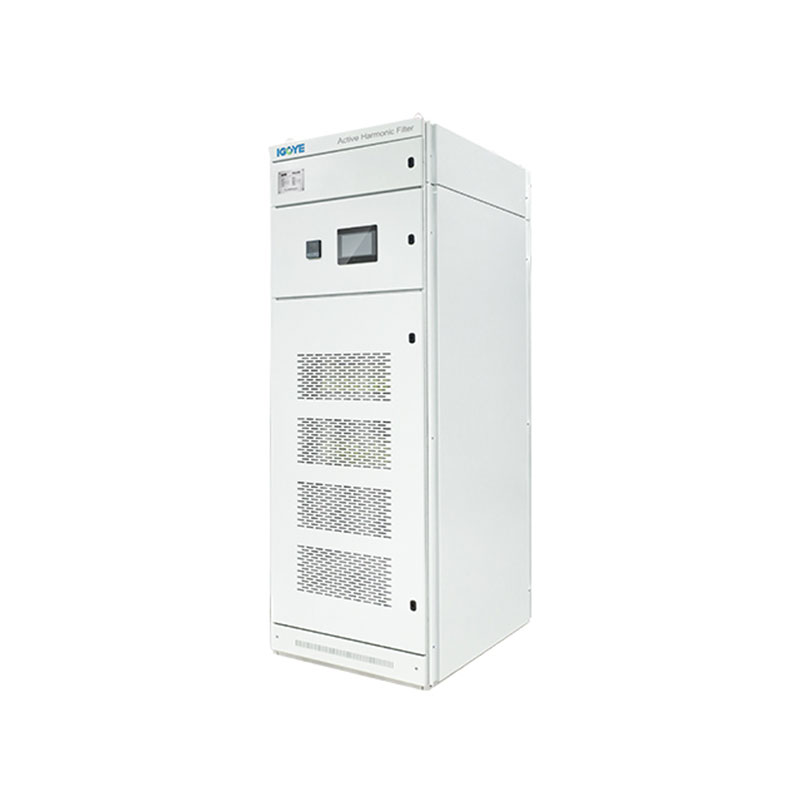

500V Active Harmonic Filter.
500V skáp af virkri harmonískri síu með ódýru verðmótar samhljóða í 500V 3-fasa (3/4 víra) kerfi. Er með stafræna stjórnun, mát hönnun og bætir upp í 50. harmonískan, leiðréttingu ójafnvægis. Tilvalið fyrir miðlungs spennudreifingu, stóriðju og endurnýjanleg orkukerfi. Náðu í tilvitnun sem samræmist viðskiptamarkmiðum þínum!

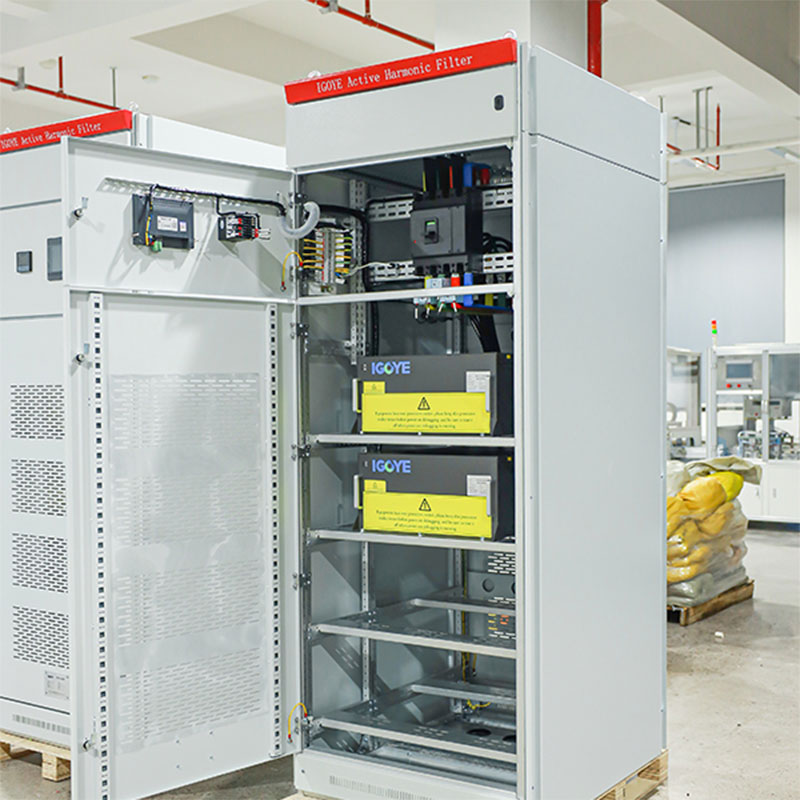

Active Harmonic Filter (APF) 500V skápsgerðar (APF) sýnir afkastamikil lausn fyrir samhljóða mótvægi í 500V þriggja fasa þriggja víra og fjögurra víra rafkerfum. Með því að nota háþróaða DSP+CPLD stafræna stjórnun og þriggja stigs topology, nær þessi APF nákvæmar harmonískar núverandi bætur allt að 50. harmonískri en einnig er fjallað um þriggja fasa ójafnvægi. Modular hönnun þess gerir stigstærð getu með samhliða tengingu margra eininga. Meðfylgjandi innan öflugs skáps með sjálfstæðum loftrásum, þá tryggir 500V-skáp af virkri harmonískri síu áreiðanlegri notkun og auðvelt viðhald. Þessi APF, með fyrirliggjandi núverandi einkunnir allt að 400A og KVAR getu allt að 400, skilar alhliða framförum fyrir gæði fyrir 500V kerfi.
Líkanalýsing:
| Gy | Ahf | 0.5 | 100a | / | 4L | C |
| Enterprise kóða | Virk harmonísk sía | Spennustig 0,5: 500V ± 20% |
Metið afkastageta （Kvar） 100A | 3L: Þriggja fasa þriggja vír 4L: Þriggja fasa fjögurra víra |
C: Skápur |
Eiginleikar:
● Notaðu DSP+CPLD allan stafrænan stjórnkjarna, þriggja stigs topology tækni, háþróaða harmonísk uppgötvun reiknirit og PWM stjórnunarstefnu til að ná nákvæmum bótum á harmonískum straumi.
● Taktu upp mát hönnun, sem auðveldar samhliða tengingu margra eininga, tekur lítið pláss og auðvelt er að viðhalda því.
● Skipulagshönnun óháðra loftleiða og sjálfstæðra vöruhúss tryggir stöðugan rekstur búnaðarins.
● Það getur síað samhljóða í fjölmörgum samhljómum, frá 2 til 50 samhljómum, og leyst vandamálið þriggja fasa ójafnvægi á sama tíma.
● Harmonic síunarhlutfall er hátt. Ef afkastagetan leyfir getur harmonísk núverandi síunarhlutfall verið allt að 95%. Stilltu 100% núverandi takmarkandi framleiðsla til að tryggja stöðugan rekstur búnaðarins til langs tíma.
Forrit:
500V Active Harmonic síur af skápum eru hönnuð til að auka orku í miðlungs spennu iðnaðarforritum:
● Miðlungs spennudreifing:Stöðugleika afldreifingarnets með því að draga úr harmonískum röskun og bæta skilvirkni kerfisins.
● Stór iðnaðarferlar:Að tryggja áreiðanlegan rekstur viðkvæmra búnaðar í atvinnugreinum með mikið harmonískt innihald, svo sem námuvinnslu og olíu og gas.
● Endurnýjanleg orkukerfi (miðlungs spenna):Að bæta aflgæði á tengipunktinum með miðlungsspennu endurnýjanlegra orkugjafa.
● Marine and Offshore umsóknir:Að veita áreiðanlegar kraftgæði í hörðu umhverfi þar sem 500V kerfi eru algeng.
500V Active Harmonic síur af skápum bjóða upp á öfluga og aðlögunarhæf lausn til að hámarka aflgæði í krefjandi 500V forritum.
Tæknilegar breytur:
| 220V Series | 380V Series | 500V Series | 690V Series | ||
| Hæð | <2000m, yfir 2000m, afleidd samkvæmt GB/T3859.2 | ||||
| Umhverfishitastig | -20 ～+50 ℃ | ||||
| Hlutfallslegur rakastig | ≤90%, engin þétting á yfirborðinu þegar mánaðarlega lágmarkshiti er 25 ℃ | ||||
| Mengunarstig | Stig III hér að neðan | ||||
| Rekstrarspenna | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Vinnutíðni | 50Hz ± 5% | ||||
| Bætur núverandi | 25a | 25/50/75/100/150A | 100a | 100a | |
| Uppbygging rist | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Fjöldi eininga tengdur samhliða |
Ulimited | ||||
| Heildar skilvirkni vélarinnar | ≥97% | ||||
| Uppbygging rist | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| Bætur svið | 2 ～ 50 Times, stak bótarhlutfall er stillanlegt | ||||
| Val á aðgerðum | Viðbragðsafl | Viðbragðsafl, viðbragðsafl + ósamhverfa | |||
| Viðbragðsafl bótarhlutfall |
≥95% | > 92% | |||
| Hlutlaus síun getu |
Hlutlaus línusíunargeta er þrisvar sinnum hærri en fasa síunargeta | ||||
| Fullur viðbragðstími | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Hávaði | ≤60db | ≤60db | ≤65db | ≤65db | |
| Stjórnunaraðferð | 2-leið RS485 viðmót (styður GPRS/WiFi) | ||||
| Vernd | Ofhleðsla, yfirstraumur hugbúnaðar/vélbúnaðar, yfirspennu og vanvirkni, aflleysi, framúrskarandi, tíðni óeðlilegrar verndar osfrv. | Ofhleðsla, hugbúnaður/vélbúnaður yfirstraumur, rist yfirspennu og undirspennu, ójafnvægi í ristaspennu, orkubilun, framkallað, tíðni óeðlilegs, skammhlaupsvörn osfrv. | |||
| Uppsetningaraðferð | Rekki/veggfest | Rekki | |||
| Komandi lína | Aftur komandi （Rack Typ | Aftur komandi lína | |||
| Verndarstig | IP20 | ||||
Líkan og forskrift:
| Skáp tæki líkan | ||||
|---|---|---|---|---|
| Líkananúmer | Bætur getu (KVAR) | Kerfisspenna (v) | Mál (d*w*h) | Kælingaraðferð |
| GY APF-0.4-100A/4L-C | 100 | 380 ± 20% | 800*1000*2200mm | Þvinguð loftkæling |
| GY APF-0.4-150A/4L-C | 150 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-200A/4L-C | 200 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-250A/4L-C | 250 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-300A/4L-C | 300 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-400A/4L-C | 400 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0,5-300A/4L-C | 300 | 500 ± 20% | 800*1000*2200mm | |
| GY APF-0.69-300A/4L-C | 300 | 690 ± 20% | 800*1000*2200mm | |
