Þriggja fasa þriggja víra skáp af virkri harmonískri síu
Geya býður þér bestu þriggja fasa þriggja víra skáp af virkum harmonískri síulausnum fyrir fyrirtæki þitt. Það notar stafræna stjórn, hefur mát skáp hönnun og bætir upp í 50. harmonikkuna. Tilvalið fyrir gagnaver, iðnaðarumhverfi og endurnýjanlega orku.

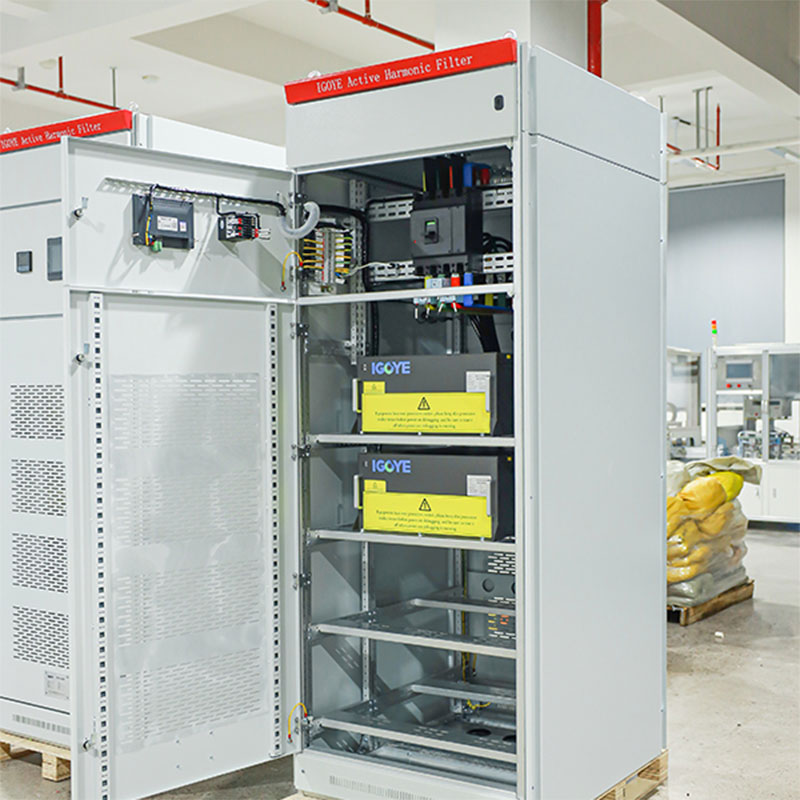

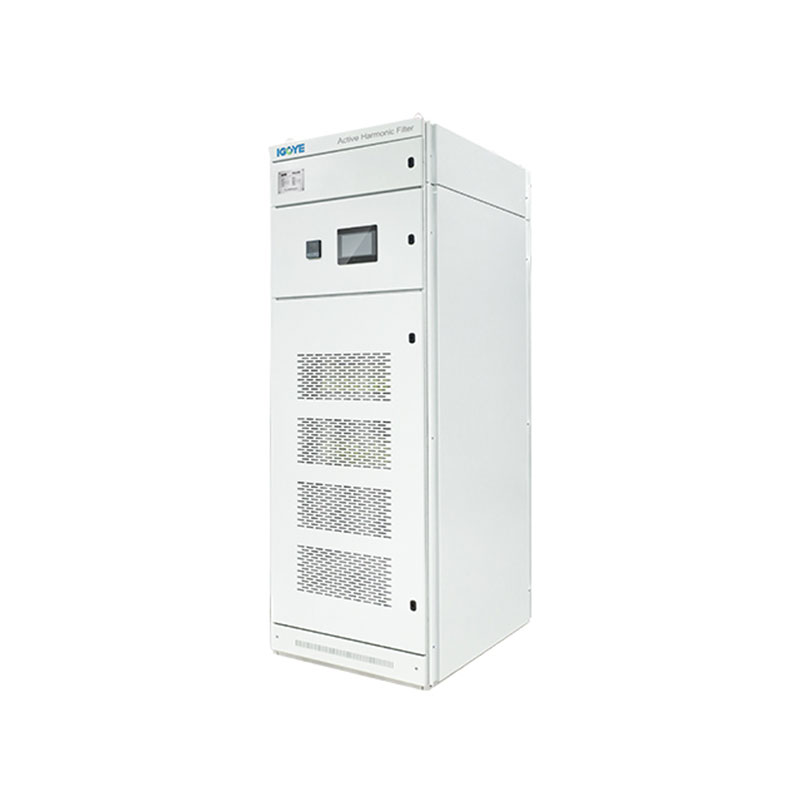

Þriggja fasa þriggja víra skáp af virkri harmonískri síu (APF) veitir háþróaða harmonísk mótvægi fyrir þriggja fasa þriggja víra raforkukerfi. Með því að nota DSP+CPLD stafræna stjórnun og þriggja stigs grannfræði, býður þessi APF nákvæmar samhljómandi núverandi bætur upp í 50. harmonikkuna. Modular hönnun þess styður samhliða tengingu fyrir stigstærð getu. Hin öfluga skápskáp og sjálfstæð loftleiðir tryggja áreiðanlega notkun. Þriggja fasa þriggja víra skápur af virkri harmonískri síu er fáanlegt í ýmsum spennu og núverandi einkunnum og bætir í raun aflgæði í fjölbreyttum forritum.
Líkanalýsing:
| Gy | Ahf | 0.4 | 50a | / | 3L | C |
| Enterprise kóða | Virk harmonísk sía | Spennustig 0,22: 220V 0,4: 380V ± 20% 0,5: 500V ± 20% 0,69: 690V ± 20% |
Metið afkastageta （Kvar） 25/50/75/100/150A | 3L: Þriggja fasa þriggja vír | C: Skápur |
Eiginleikar:
● Notaðu DSP+CPLD allan stafrænan stjórnkjarna, þriggja stigs topology tækni, háþróaða harmonísk uppgötvun reiknirit og PWM stjórnunarstefnu til að ná nákvæmum bótum á harmonískum straumi.
● Taktu upp mát hönnun, sem auðveldar samhliða tengingu margra eininga, tekur lítið pláss og auðvelt er að viðhalda því.
● Skipulagshönnun óháðra loftleiða og sjálfstæðra vöruhúss tryggir stöðugan rekstur búnaðarins.
● Það getur síað samhljóða í fjölmörgum samhljómum, frá 2 til 50 samhljómum, og leyst vandamálið þriggja fasa ójafnvægi á sama tíma.
● Harmonic síunarhlutfall er hátt. Ef afkastagetan leyfir getur harmonísk núverandi síunarhlutfall verið allt að 95%. Stilltu 100% núverandi takmarkandi framleiðsla til að tryggja stöðugan rekstur búnaðarins til langs tíma.
Forrit:
Þriggja fasa þriggja víra skáp af virkum harmonískum síum eru sendar í ýmsum stillingum til að vinna gegn harmonískri röskun:
● Gagnamiðstöðvar:Vernda viðkvæman upplýsingatæknibúnað og tryggja stöðuga notkun með því að lágmarka harmonísk strauma.
● Iðnaðarumhverfi:Að bæta aflgæði fyrir þriggja fasa þriggja víra búnað og ferla, auka skilvirkni og áreiðanleika.
● Framleiðsluplöntur:Að draga úr harmonískri röskun sem myndast með breytilegum tíðni drifum (VFDs) og öðrum ólínulegum álagi.
● Olíu- og gasiðnaður:Að tryggja stöðugt aflgjafa í krefjandi umhverfi með mikið samhljóða innihald.
● Endurnýjanleg orkukerfi:Að samþætta endurnýjanlega orkugjafa á áhrifaríkan hátt með því að draga úr harmonískum málum.
Þriggja fasa þriggja víra skáp af virkum harmonískum síum bjóða upp á markvissa lausn til að auka aflgæði og afköst búnaðar í þriggja fasa þriggja víra kerfum.
Tæknilegar breytur:
| 220V Series | 380V Series | 500V Series | 690V Series | ||
| Hæð | <2000m, yfir 2000m, afleidd samkvæmt GB/T3859.2 | ||||
| Umhverfishitastig | -20 ～+50 ℃ | ||||
| Hlutfallslegur rakastig | ≤90%, engin þétting á yfirborðinu þegar mánaðarlega lágmarkshiti er 25 ℃ | ||||
| Mengunarstig | Stig III hér að neðan | ||||
| Rekstrarspenna | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Vinnutíðni | 50Hz ± 5% | ||||
| Bætur núverandi | 25a | 25/50/75/100/150A | 100a | 100a | |
| Uppbygging rist | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Fjöldi eininga tengdur samhliða |
Ulimited | ||||
| Heildar skilvirkni vélarinnar | ≥97% | ||||
| Uppbygging rist | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| Bætur svið | 2 ～ 50 Times, stak bótarhlutfall er stillanlegt | ||||
| Val á aðgerðum | Viðbragðsafl | Viðbragðsafl, viðbragðsafl + ósamhverfa | |||
| Viðbragðsafl bótarhlutfall |
≥95% | > 92% | |||
| Hlutlaus síun getu |
Hlutlaus línusíunargeta er þrisvar sinnum hærri en fasa síunargeta | ||||
| Fullur viðbragðstími | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Hávaði | ≤60db | ≤60db | ≤65db | ≤65db | |
| Stjórnunaraðferð | 2-leið RS485 viðmót (styður GPRS/WiFi) | ||||
| Vernd | Ofhleðsla, yfirstraumur hugbúnaðar/vélbúnaðar, yfirspennu og vanvirkni, aflleysi, framúrskarandi, tíðni óeðlilegrar verndar osfrv. | Ofhleðsla, hugbúnaður/vélbúnaður yfirstraumur, rist yfirspennu og undirspennu, ójafnvægi í ristaspennu, orkubilun, framkallað, tíðni óeðlilegs, skammhlaupsvörn osfrv. | |||
| Uppsetningaraðferð | Rekki/veggfest | Rekki | |||
| Komandi lína | Aftur komandi （Rack Typ | Aftur komandi lína | |||
| Verndarstig | IP20 | ||||
Líkan og forskrift:
| Skáp tæki líkan | ||||
|---|---|---|---|---|
| Líkananúmer | Bætur getu (KVAR) | Kerfisspenna (v) | Mál (d*w*h) | Kælingaraðferð |
| GY APF-0.4-100A/4L-C | 100 | 380 ± 20% | 800*1000*2200mm | Þvinguð loftkæling |
| GY APF-0.4-150A/4L-C | 150 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-200A/4L-C | 200 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-250A/4L-C | 250 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-300A/4L-C | 300 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-400A/4L-C | 400 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0,5-300A/4L-C | 300 | 500 ± 20% | 800*1000*2200mm | |
| GY APF-0.69-300A/4L-C | 300 | 690 ± 20% | 800*1000*2200mm | |
