Vörur

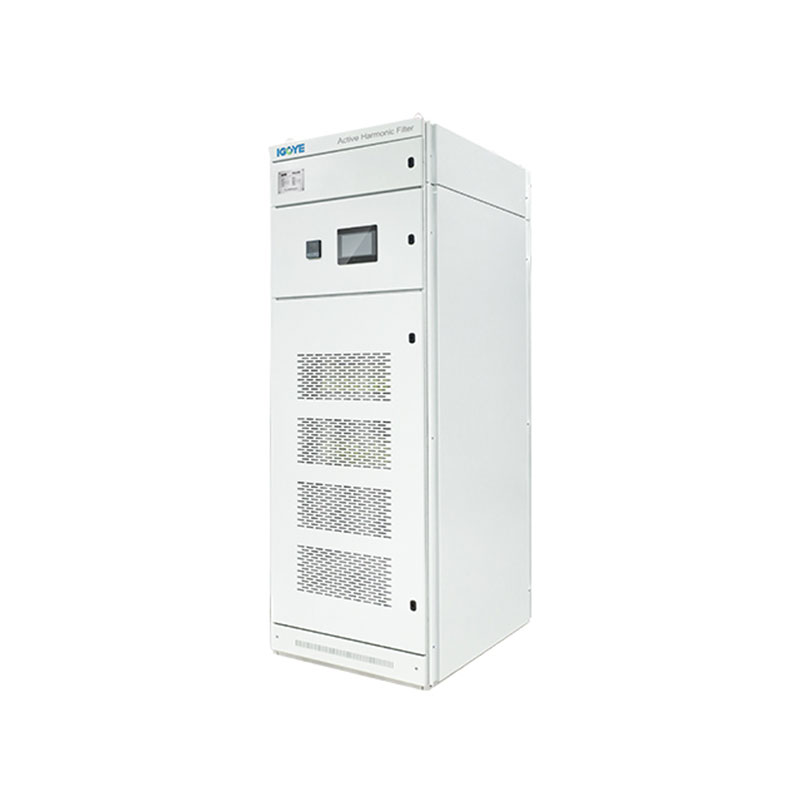

Eins fasa skáp af virkri harmonískri síu
Geya er faglegur einn fasa skáp af virkum framleiðanda harmonísks síuframleiðanda í Kína. Er með stafræna stjórn, skápskáp og dregur úr samhljómum upp í 50. röð. Tilvalið fyrir atvinnuhúsnæði, iðnaðar, læknisaðstöðu og íbúðarhúsnæði. Stjórnun, skápskáp og dregur úr samhljómum upp í 50. röð. Tilvalið fyrir atvinnuhúsnæði, iðnaðar, læknisaðstöðu og íbúðarhúsnæði.

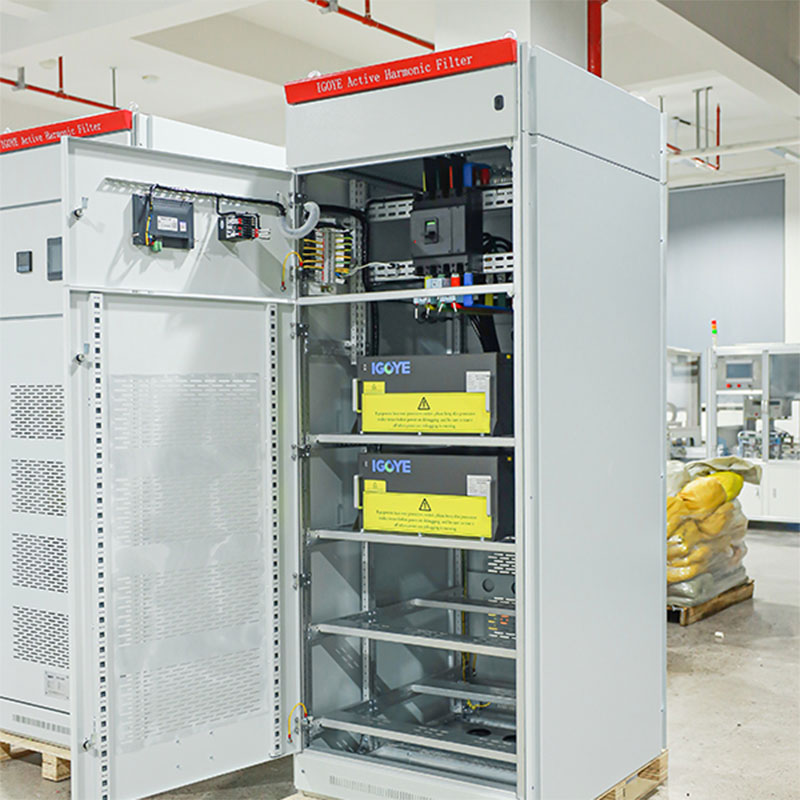

Active Harmonic Filter (APF) á einum fasa skápinn býður upp á öfluga lausn fyrir harmonískri mótvægisaðgerð í einsfasa raforkukerfum. Með því að nota DSP+CPLD Digital Control Core og háþróaða síunaralgrím, dregur þessi APF af gerðinni úr skápnum í raun samhljómstraumum upp í 50. röð. Modular hönnun þess gerir kleift að stækka sveigjanlega getu með samhliða tengingu. APF er með öflugri skápskáp og loftkælingu fyrir áreiðanlegan rekstur í krefjandi umhverfi. Með ýmsum tiltækum gerðum og getu veitir virk harmonísk sía eins fasa skáp af gerðinni virkni fyrir ýmis forrit.
Líkanalýsing:
| Gy | APF | 0.4 | 50a | / | 4L | C |
| Enterprise kóða | Virk harmonísk sía | Spennustig 0,22: 220V |
Metið afkastageta （Kvar） 25A | 2L: einn fasa | C: Skápur |
Eiginleikar:
● Notaðu DSP+CPLD allan stafrænan stjórnkjarna, þriggja stigs topology tækni, háþróaða harmonísk uppgötvun reiknirit og PWM stjórnunarstefnu til að ná nákvæmum bótum á harmonískum straumi.
● Taktu upp mát hönnun, sem auðveldar samhliða tengingu margra eininga, tekur lítið pláss og auðvelt er að viðhalda því.
● Skipulagshönnun óháðra loftleiða og sjálfstæðra vöruhúss tryggir stöðugan rekstur búnaðarins.
● Það getur síað samhljóða í fjölmörgum samhljómum, frá 2 til 50 samhljómum, og leyst vandamálið þriggja fasa ójafnvægi á sama tíma.
● Harmonic síunarhlutfall er hátt. Ef afkastagetan leyfir getur harmonísk núverandi síunarhlutfall verið allt að 95%. Stilltu 100% núverandi takmarkandi framleiðsla til að tryggja stöðugan rekstur búnaðarins til langs tíma.
Forrit:
Active harmonic síur af stökum fasa skápum takast á við áskoranir í harmonískum röskun á ýmsum greinum:
● Verslunarbyggingar:Mótun samhljóða frá eins fasa álagi eins og lýsingu, loftræstikerfi og skrifstofubúnaði.
● Iðnaðaraðstaða:Að bæta aflgæði fyrir einn fasa búnað og ferla í iðnaðarumhverfi.
● Læknisaðstaða:Að vernda viðkvæman lækningatæki gegn harmonískri röskun í einsfasa raforkukerfum.
● Íbúðarforrit (High-Power):Að takast á við harmonísk mál á heimilum með umtalsvert eins fasa ólínulegt álag.
Virkar harmonískar síur eins fasa skáp veita markvissar mótvægisaðgerðir, sem tryggir ákjósanlegan aflgæði fyrir einsfasa forrit.
Tæknilegar breytur:
| 220V Series | 380V Series | 500V Series | 690V Series | ||
| Hæð | <2000m, yfir 2000m, afleidd samkvæmt GB/T3859.2 | ||||
| Umhverfishitastig | -20 ～+50 ℃ | ||||
| Hlutfallslegur rakastig | ≤90%, engin þétting á yfirborðinu þegar mánaðarlega lágmarkshiti er 25 ℃ | ||||
| Mengunarstig | Stig III hér að neðan | ||||
| Rekstrarspenna | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Vinnutíðni | 50Hz ± 5% | ||||
| Bætur núverandi | 25a | 25/50/75/100/150A | 100a | 100a | |
| Uppbygging rist | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Fjöldi eininga tengdur samhliða |
Ulimited | ||||
| Heildar skilvirkni vélarinnar | ≥97% | ||||
| Uppbygging rist | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| Bætur svið | 2 ～ 50 Times, stak bótarhlutfall er stillanlegt | ||||
| Val á aðgerðum | Viðbragðsafl | Viðbragðsafl, viðbragðsafl + ósamhverfa | |||
| Viðbragðsafl bótarhlutfall |
≥95% | > 92% | |||
| Hlutlaus síun getu |
Hlutlaus línusíunargeta er þrisvar sinnum hærri en fasa síunargeta | ||||
| Fullur viðbragðstími | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Hávaði | ≤60db | ≤60db | ≤65db | ≤65db | |
| Stjórnunaraðferð | 2-leið RS485 viðmót (styður GPRS/WiFi) | ||||
| Vernd | Ofhleðsla, yfirstraumur hugbúnaðar/vélbúnaðar, yfirspennu og vanvirkni, aflleysi, framúrskarandi, tíðni óeðlilegrar verndar osfrv. | Ofhleðsla, hugbúnaður/vélbúnaður yfirstraumur, rist yfirspennu og undirspennu, ójafnvægi í ristaspennu, orkubilun, framkallað, tíðni óeðlilegs, skammhlaupsvörn osfrv. | |||
| Uppsetningaraðferð | Rekki/veggfest | Rekki | |||
| Komandi lína | Aftur komandi （Rack Typ | Aftur komandi lína | |||
| Verndarstig | IP20 | ||||
Líkan og forskrift:
| Skáp tæki líkan | ||||
|---|---|---|---|---|
| Líkananúmer | Bætur getu (KVAR) | Kerfisspenna (v) | Mál (d*w*h) | Kælingaraðferð |
| GY APF-0.4-100A/4L-C | 100 | 380 ± 20% | 800*1000*2200mm | Þvinguð loftkæling |
| GY APF-0.4-150A/4L-C | 150 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-200A/4L-C | 200 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-250A/4L-C | 250 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-300A/4L-C | 300 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-400A/4L-C | 400 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0,5-300A/4L-C | 300 | 500 ± 20% | 800*1000*2200mm | |
| GY APF-0.69-300A/4L-C | 300 | 690 ± 20% | 800*1000*2200mm | |
