690V Virk harmonísk sía af skáp

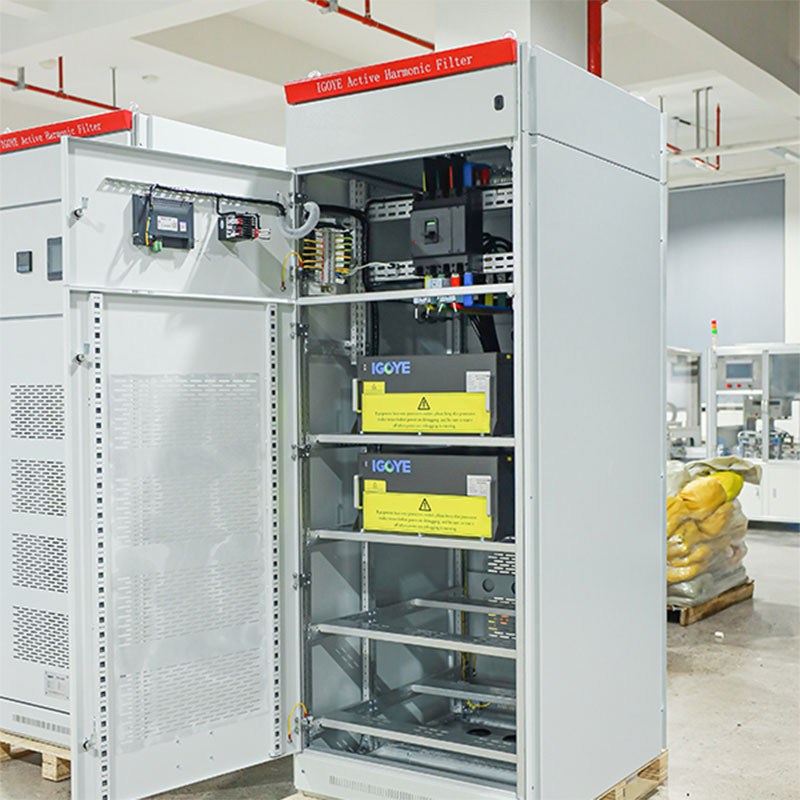

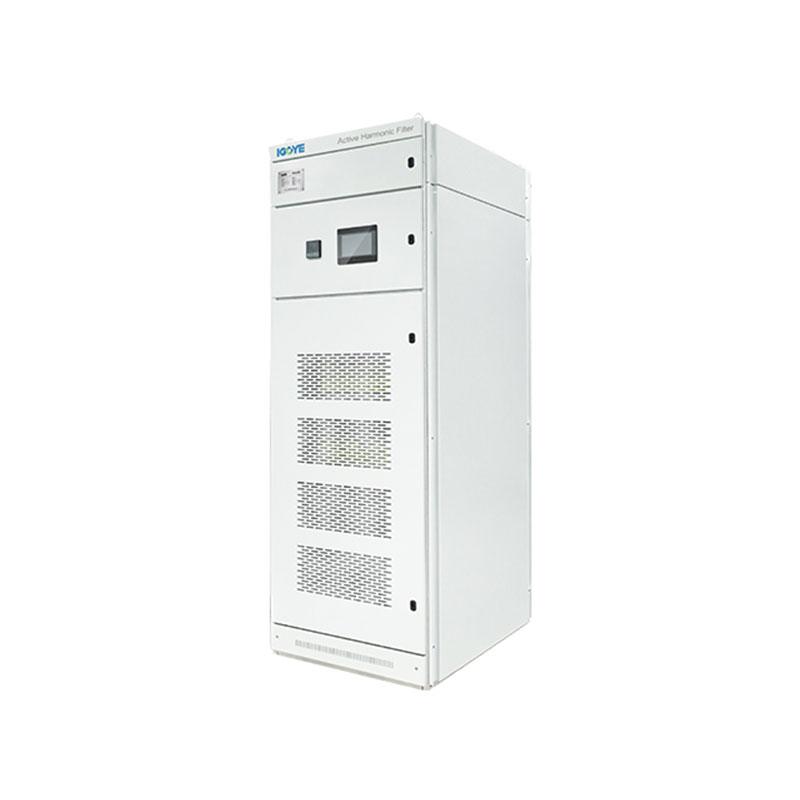

Active Harmonic Filter (APF), 690V skápsgerð (APF), býður upp á öfluga lausn fyrir harmonískri mótvægisaðgerð og aukningu á gæðum í 690V þriggja fasa þriggja víra og fjögurra víra rafkerfi. Þessi APF notar háþróaða DSP+CPLD stafræna stjórnun og þriggja stigs grannfræði fyrir nákvæmar samhljómandi núverandi bætur upp að 50. samhljóða, sem leiðréttir samtímis þriggja fasa ójafnvægi. Modular hönnunin styður stigstærð getu með því að gera samsíða tengingu margra eininga kleift. Hýst í endingargóðum skáp með sjálfstæðum loftrásum, 690V skáp af virkri harmonískri síu tryggir áreiðanlegan afköst og einfaldað viðhald. Með fyrirliggjandi núverandi einkunnir allt að 300A og KVAR getu upp í 300 skilar þessi APF árangursríkri bata fyrir gæði fyrir 690V kerfi.

Líkanalýsing:

Eiginleikar:

● Notaðu DSP+CPLD allan stafrænan stjórnkjarna, þriggja stigs topology tækni, háþróaða harmonísk uppgötvun reiknirit og PWM stjórnunarstefnu til að ná nákvæmum bótum á harmonískum straumi.
● Taktu upp mát hönnun, sem auðveldar samhliða tengingu margra eininga, tekur lítið pláss og auðvelt er að viðhalda því.
● Skipulagshönnun óháðra loftleiða og sjálfstæðra vöruhúss tryggir stöðugan rekstur búnaðarins.
● Það getur síað samhljóða í fjölmörgum samhljómum, frá 2 til 50 samhljómum, og leyst vandamálið með þriggja fasa ójafnvægi á sama tíma.
● Harmonic síunarhlutfall er hátt. Ef afkastagetan leyfir getur harmonísk núverandi síunarhlutfall verið allt að 95%. Stilltu 100% núverandi takmarkandi framleiðsla til að tryggja stöðugan rekstur búnaðarins til langs tíma.

Forrit:

690V Virkar harmonískar síur af skápum eru tilvalin til að bæta aflgæði í miðlungsspennu iðnaðarstillingar:

● Miðlungs spennukerfi:Stöðugleiki afldreifingar í 690V netum, draga úr harmonískri röskun og bæta skilvirkni kerfisins.
● Stór iðnaðarumhverfi:Að tryggja áreiðanlegan rekstur viðkvæmra búnaðar í atvinnugreinum með umtalsvert harmonískt álag, svo sem námuvinnslu, olíu og gas og jarðolíu.
● Miðlungs spennu mótor drif:Lágmarka harmonísk strauma sem myndast af stórum mótordrifum, draga úr röskun á spennu og bæta afköst hreyfilsins.
● Sjávar- og aflandspallar:Að veita stöðug og áreiðanleg aflgæði í hörðu umhverfi þar sem 690V kerfi eru algeng.

690V Virkar harmonískar síur af skápum veita afkastamikla lausn til að hámarka aflgæði í krefjandi 690V forritum.

Tæknilegar breytur:

Líkan og forskrift:
